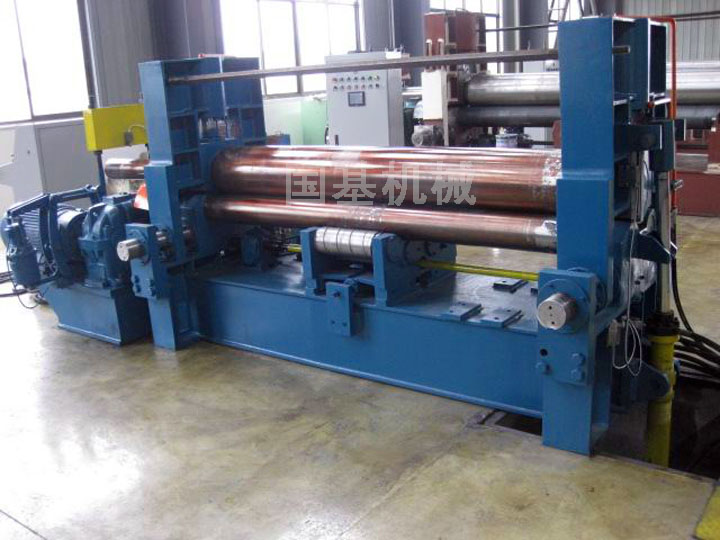

上輥萬能式三輥卷板機是一種將金屬板材卷彎成筒形、弧形或其它形狀工件的通用設備。凡是鋼材成型為圓柱型，幾乎都用卷板機輥制。該卷板機設備廣泛用于鍋爐、造船、石油、木工、金屬結構及其它機械制造行業。
    上輥萬能式三輥卷板機的具體結構講解如下：
   （1）上輥裝置
    上輥裝置主要由主油缸、上輥軸承座、上輥、雙列調心軸承等組成。上輥為卷板機的重要部件，上輥兩端軸頸采用特寬型雙列調心滾子系列軋機滾動軸承，由于采用調心滾子軸承，有利于主輥傾斜，便于卷錐。兩主油缸提供卷制板材所需的加壓力。
    (2) 水平移動裝置
    水平移動裝置由移動電機提供動力，通過減速機、蝸輪蝸桿、絲桿螺母機構帶動上輥裝置的水平移動，實現板材的非對稱卷制。
   （3）下輥裝置
    下輥裝置由下輥、下輥軸承座、輸入齒輪、滑動軸承等組成。下輥為卷板機的重要部件，它適用于常溫條件下和低速重載場所。
    (4) 托輥裝置
    托輥裝置由托輥、斜楔機構、托輥調節手輪等組成。托輥共一組，根據卷制板材規格的負荷大小，分別進行上下調節。
   （5）主傳動裝置
    由主電機、電液推桿制動器、圓柱齒輪減速機、輸出齒輪組成。
   （6） 翻倒裝置
    翻倒裝置由滑枕、翻倒油缸等組成。裝于翻倒機架一側，用于翻倒機架的翻轉及恢復。翻倒裝置的翻倒，便于制品沿輥?zhàn)拥妮S向方向取出。
    南通國基機械設備有限公司專業生產各類型數控四輥卷板機、液壓三輥卷板機、型材彎曲機，歡迎廣大用戶前來咨詢！
