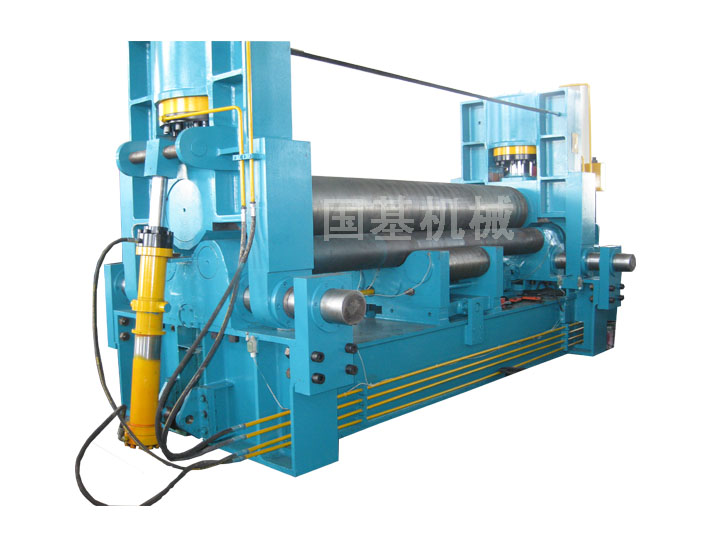

W11S系列液壓三輥卷板機是引進國內外先進技術，結合國內實際情況生產的一種新型卷板機，在該機上預彎和卷板可一次成形，卷板精度高，無需輔助設備，投資少。廣泛適用于石油、化工、鍋爐、造船、水電、金屬結構及機械制造行業。該機屬于液壓型三輥卷板機，用于常溫狀態下將低碳鋼（如Q235-B、20kg、20R）、低合金鋼卷成圓筒形。
上輥可以垂直移動、水平移動。
該液壓型三輥卷板機預彎通過上輥水平移動，使上輥相對于下輥呈非對稱位置來實現。滾圓時通過電動機、減速機帶動兩下輥進行。由于下輥的標高不變，所以便于進料和操作。主要技術參數如下表：
|
序號
|
名稱
|
W11S－16×2000
液壓三輥卷板機
|
|
1
|
加 壓 力
|
75Tons
|
|
2
|
最大板幅
|
2000mm
|
|
3
|
輥?zhàn)拥墓ぷ鏖L(zhǎng)度
|
2100mm
|
|
4
|
最大板厚最大板寬
δ＜245MPa
|
端曲
|
Φ700×12 mm
|
|
5
|
中央
|
Φ700×16 mm
|
|
6
|
上輥直徑
|
Φ260 mm
|
|
7
|
下直徑
|
Φ150 mm
|
|
8
|
下輥中心距
|
245 mm
|
|
9
|
卷板速度
|
3.5 m/min
|
|
10
|
加壓速度
|
約120 mm/min
|
|
11
|
主 電 機
|
Y160L-8 N=7.5kW n=715r/min
|
|
12
|
液壓電機
|
Y112M-4 N=4kW n=1440r/min
|
|
13
|
移動電機
|
Y100L-6 N=1.5kW n=980r/min
|
|
14
|
主減速機
|
ZSY224-71-1
|
|
15
|
副減速機
|
CWU63
|
南通國基機械專業生產各類型四輥卷板機、三輥卷板機、數控卷板機、液壓卷板機，歡迎廣大客戶前來咨詢！
